概 述

---

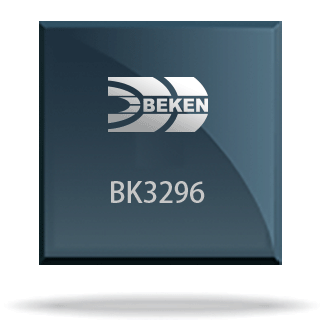

BK3296是一款高度集成的单芯片蓝牙5.2音频片上系统(SoC)，支持蓝牙LE、BR和EDR。它集成了一个高性能蓝牙射频收发器、一个功能丰富的基带处理器、一个内存控制器、多个模拟和数字外设，以及包括音频、语音和SPP配置文件的蓝牙协议栈。
BK3296采用先进的设计技术和超低功耗工艺技术，为TWS耳机、无线耳机、控制和多媒体混合应用等音频应用提供高级音频处理和最低功耗。

特 性

---

蓝牙
• 支持蓝牙 5.2
• 支持基本速率 (BR)、增强型数据速率 (EDR) 2 Mbps 和 3 Mbps 以及低能耗 (LE) 1 Mbps
• TX 功率高达 +8 dBm
• 接收灵敏度 -95 dBm
• 蓝牙配置文件：A2DP、AVRCP、HFP、HID、AVCTP、AVDTP 和 SPP
• 真无线立体声和两个活动链路
• 快速链接设置和快速角色切换

内核和内存
• 频率高达 120 MHz 的 32 位 MCU
• 可选闪存大小：512 KB 或 1 MB
• 128 KB 内存
• 128 KB 只读存储器
• 64 KB 缓存
• 32 位电熔丝
• 用于调试和下载的UART
• 支持充电端口通信 (DLP)

时钟管理
• 外部振荡器：26 MHz 晶体振荡器 (X26M)
• 内部振荡器：32 kHz 环形振荡器 (ROSC)
• 120 兆赫锁相环

能源管理
• 2.8 至 4.35 V VCC4BAT 电源
• 4.75 至 5.75 V VCC5USB 电源
• 片上上电复位 (POR) 和掉电检测器 (BOD)
• 嵌入式降压 (DC-DC) 转换器和 LDO 稳压器
• 低功耗：
- A2DP：2.8 毫安
- 关机：0.8 μA

外设
• GPIO：QFN32 中有 11 个，QFN20 中有 6 个
• 1个SPI（仅限 QFN32）
• 2个 UART：2 个具有硬件流控制（仅限 QFN32），1 个具有闪存下载支持
• 1个 I2C
• 多达6个 32 位 PWM
• 120毫安电池充电控制器
• 1个I2S（仅限 QFN32）
• 2个音频模数转换器
• 2个音频 DAC
• 四波段数字硬件均衡器
• FFT/FIR/SBC 加速器
• 12位 SAR ADC，最多 5 个通道
• 6个通用 32 位定时器/计数器
• 1个看门狗定时器
• 1个低功耗定时器
• 1个IrDA 解码器接口
• 1个温度传感器
• 多达 6 个触摸传感器

封装
• QFN32 封装，4 x 4 毫米
• QFN20 封装，3 x 3 毫米
• 工作温度范围：-20 至 +85°C
